Medición radar

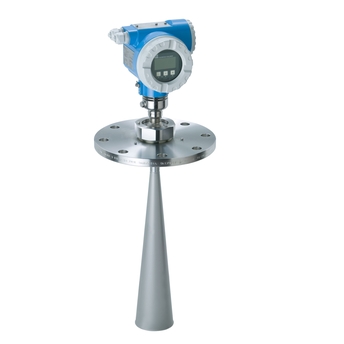

Micropilot FMR540
Antena de trompeta y antena parabólica para aplicaciones de Custody Transfer (facturación)
El equipo Micropilot FMR540 se usa para aplicaciones de Custody Transfer (facturación) y control de inventario con los certificados NMi y PTB y cumple los requisitos según OIML R85 y API 3.1B. El equipo FMR540 con antena parabólica es especialmente apto para aplicaciones sin contacto hasta 40 m, y con antena de trompeta para aplicaciones sin contacto que no permiten el uso de una antena parabólica por la geometría del depósito/tubuladura. Instalación económica y sencilla mediante cable a 4 hilos con protocolo HART y alimentación de 24 V en CC intrínsecamente segura.
-
Ventajas
Exactitud de medición superior a 1 mm
Certificados nacionales (NMi, PTB) para operaciones de Custody Transfer (facturación)
Para uso como sistema autónomo o integrado en sistemas de medición mediante el dispositivo Tank Side Monitor NRF590
Instalación...
-
Ámbito de aplicación
La antena parabólica apta para aplicaciones sin contacto hasta 40 m ofrece un elevado nivel de focalización para aplicaciones con la tubuladura situada cerca de la pared del depósito, antenas de trompeta de DN 100/4" aptas para aplicaciones sin contacto.
Conexión a proceso: bridada
Temperatura: -40 a +200 °C (-40 a +392 °F)
Presión: del vacío hasta +16 bar (del vacío hasta +232 psi)
Rango de medida máximo: 40 m (131 ft)
Precisión: superior a ±1 mm
Banda K: 26 GHz
Certificados internacionales de protección...
Documentos / Manuales / Software
-
Tankvision NXA820, NXA821, NXA822
Información técnica
Sistema de Gestión de Inventarios con software integrado completamente para operación con navegador de web estándar
Technical Information (TI) -
Micropilot S FMR540
Technical Information
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi and PTB approvals.
Technical Information (TI) -
Micropilot S FMR540
HART
Smart Transmitter für kontinuierliche und berührungslose Präzisions-Füllstandmessung. Eichfähig mit NMi- und PTB-Zulassung.
Manual de instrucciones (BA) -
Micropilot S FMR540
HART
Operating Instructions
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi and PTB approvals.
Manual de instrucciones (BA) -
Micropilot S FMR540
HART
Smart Transmitter for continuous and non-contact precision level measurement. For custody transfer and inventory control applications with NMi and PTB approvals.
Short Instruction (KA)11/06Alemán , Inglés -
Micropilot S FMR540
Micropilot S FMR540
Short Instruction (KA)10/09Inglés -
Micropilot S FMR540
Micropilot S FMR540
Short Instruction (KA)09/06Alemán , Inglés , Español , fr , Italiano , Holandés -
Micropilot S FMR540
HART
Brief Operating Instructions
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi- and PTB-approvals.
Short Instruction (KA)08/14Inglés -
Installation instruction - electronics, terminal module
Mircropilot S
Short Instruction (KA)05/15Alemán , Inglés -
Exchange of electronics on Micropilot S FMR540
Exchange of electronics on Micropilot S FMR540
Short Instruction (KA)04/12Alemán , Inglés -
Cable separate version
Installation Instructions
Cerabar M, Cerabar S, Deltabar S, Deltapilot M, Deltapilot S
Mounting Instruction (EA) -
Antenna assembly for FMR540
Installation instruction
micropilot S FMR540
Mounting Instruction (EA) -
Micropilot S FMR540
CSA Control Drawing 960007205 C
Ex Safety Instructions (XA) -
Micropilot S FMR540
HART FM Drawing No.: 960007207 B Drawing Type: Control drawing
Ex Safety Instructions (XA) -
Safety Instructions
Micropilot S FMR530, FMR532, FMR533, FMR540
4-20 mA HART Ex ia IIC T6...T1 Ga/Gb GYJ16.1021X (NEPSI)
Ex Safety Instructions (XA) -
Safety Instructions
Micropilot S FMR530, FMR532, FMR533, FMR540
II 3 G Ex nA IIC T6 Gc EG 01 026
Ex Safety Instructions (XA) -
Safety Instructions
Micropilot S FMR540
4-20 mA HART ATEX: II 1/2 G Ex ia IIC T6...T1 Ga/Gb II 2 G Ex ia IIC T6...T1 Gb IECEx: Ex ia IIC T6...T1 Ga/Gb PTB 00 ATEX 2067X; IECEx PTB 15.0034 X
Ex Safety Instructions (XA) -
Type approval certificate NMi
Micropilot S FMR540
T7032 revision 4
Certificate (ZE) -
Micropilot S FMR540
4.413 07.08
Certificate (ZE) -
Micropilot S FMR530/531/532/533/540
Allgemeine bauaufsichtliche Zulassung Z-65.16-300 (DIBt)
Certificate (ZE) -
Micropilot S FMR540
HART CSA 960007205-A
Certificate FM/CSA (ZD) -
Micropilot S FMR540
HART FM Drawing No.: 960007207 A Drawing Type: Control drawing
Certificate FM/CSA (ZD) -
Tank Side Monitor NRF590
Micropilot S FMR53x, FMR540
Sealing of the Tank Side Monitor NRF590 and the Micropilot S FMR53x/FMR540
Special Documentation (SD) -
Micropilot M FMR230, FMR231, FMR240, FMR244, FMR245, FMR250
Micropilot S FMR530, FMR532, FMR533, FMR540
Hinweis zur Montage
Füllstand-Radar für Flüssigkeiten und Schüttgüter
Special Documentation (SD) -
Alignment of the housing
Alignment of the housing
Special Documentation (SD) -
Micropilot M/S FMR250/540
Instalation instructions for
parabolic reflector
Smart Transmitter for continuous and non-contact level measurement in solids. Cost-effective 420 mA 2-wire technology.
Special Documentation (SD) -
Micropilot S FMR53x, FMR540
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit
Special Documentation (SD) -
Micropilot S FMR530/532/533, FMR540
Functional Safety Manual
Level-Radar with 4 to 20 mA Output Signal
Special Documentation (SD) -
Rozporz&
261;dzenie w sprawie wymaga&
324; dla zbiorników
pomiarowych
Sk& 322;ady podatkowe i terminale paliwowe
Publications (PU)10/09Polaco -
Wykaz wyrobów akcyzowych
Sk& 322;ady podatkowe i terminale paliwowe
Publications (PU)10/09Polaco -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Fields of Activities (FA)03/17Alemán -
Level measurement
Product overview for applications in liquids and bulk solids
Fields of Activities (FA)03/17Inglés -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Fields of Activities (FA)03/17Español -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des solides en vrac
Fields of Activities (FA)03/17fr -
Level measurement
Product overview for applications in liquids and bulk solids
Fields of Activities (FA)03/17Inglés -
DTM Single, MicropilotS_FMR540_V01_01_xx, 29.11.2017 (Level, Micropilot S, 0x001F)
HART, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00
Device Type Manager (DTM)1.4.188.39Language neutral -
Micropilot S
Código de producto: FMR540- Número Declaración: HE_00604_01.17 Especificaciones del fabricante: RoHS
Manufacturer DeclarationChino -
Micropilot S
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540-
EU DeclarationAlemán , Inglés , fr -
Micropilot S
Código de producto: FMR540-, FMR530-, FMR531-, FMR532-, FMR533- Número Declaración: EC12017A
EU DeclarationInglés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Número Declaración: EC_00512_03.17
EU DeclarationAlemán , Inglés , fr -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Número Declaración: SIL_00258_01.18
SIL DeclarationInglés -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05531
MiscellaneousRuso -
Levelflex, Micropilot, Micropilot M, Micropilot S, SYSTEM
Código de producto: NMR84-, NMR81-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR231-, FMR230-, FMR20-, FMR10-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC № RU D-DE.AL32.B.07215
MiscellaneousRuso -
Micropilot, Micropilot M, Micropilot S
Código de producto: FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR250-, FMR244-, FMR240-, FMR231-, FMR230- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TC BY_112 11.01. TP020 003 126
MiscellaneousRuso -
Micropilot, Micropilot M, Micropilot S, SYSTEM
Código de producto: NMR84-, NMR81-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR231-, FMR230-, FMR20-, FMR10- Región: Russia (TR CU) Entidad certificadora: EAC Número de certificado: TС RU D-DE.MU62.B.02537
MiscellaneousRuso -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Código de producto: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51- Región: Russia (Declaration of Conformity) Número de certificado: RU D-DE.MO10.B.05528
MiscellaneousRuso -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Región: Europe Entidad certificadora: Endress+Hauser Categoría: II 3 G Protección: Ex nA IIC T6 Gc
Explosion ProtectionAlemán , Inglés , fr -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540- Región: Canada, USA Entidad certificadora: CSA Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0 Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
Explosion ProtectionInglés -
Micropilot M, Micropilot S
Código de producto: FMR540-, FMR533-, FMR532-, FMR531-, FMR530-, FMR250-, FMR245-, FMR244-, FMR240-, FMR231-, FMR230- Región: Russia (TR CU) Entidad certificadora: EAC Protección: Ex d [ia], Ex e mb [ia], Ex ia, Ex ta, Ex ta/tc, Ex ta/tb
Explosion ProtectionRuso -
Micropilot S
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540- Región: China Entidad certificadora: NEPSI Categoría: zone 0,1 Protección: Ex ia IIC T6...T1
Explosion ProtectionChino -
Micropilot S
Código de producto: FMR540- Región: Japan Entidad certificadora: TIIS Categoría: zone 0,1 Protección: Ex ia IIC T6
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530- Región: USA, Canada Entidad certificadora: CSA Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0 Protección: AEx/Ex/nA/IIC/T6, AEx/Ex/ia/IIC/T6, IS/NI
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Región: Europe (ATEX) Entidad certificadora: PTB Categoría: II 2 G, II 1/2 G Protección: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
Explosion ProtectionAlemán , Inglés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540- Región: Canada, USA Entidad certificadora: CSA Categoría: I,II,III/1,2/A,B,C,D,E,F,G/T6, I/zone 2, I/zone 0 Protección: IS/NI, AEx/Ex/ia/IIC/T6, AEx/Ex/nA/IIC/T6
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR540-, FMR532-, FMR533-, FMR531-, FMR530- Región: USA Entidad certificadora: FM Categoría: I/2/A,B,C,D/T6, I,II,III/1/A,B,C,D,E,F,G/T6, II,III/1/E,F,G/T6...T1 Protección: IS/NI/DIP
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Región: Europe (ATEX) Entidad certificadora: PTB
Explosion ProtectionAlemán , Inglés -
Micropilot S
Código de producto: FMR540- Región: Japan Entidad certificadora: TIIS Categoría: zone 0,1 Protección: Ex ia IIC T2
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Región: International (IECEx) Entidad certificadora: PTB Protección: Ex ia IIC T6...T1 Ga/Gb, Ex ia IIC T6...T1 Gb
Explosion ProtectionInglés -
Micropilot S
Código de producto: FMR540- Región: Switzerland Entidad certificadora: SVTI Número de certificado: 302.008.11
Overfill PreventionAlemán -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR540- Región: Germany Entidad certificadora: DIBt Número de certificado: DIBTZ-65.16-300
Overfill PreventionAlemán -
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código de producto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20- Entidad certificadora: TÜV
Pressure EquipmentAlemán , Inglés -
Micropilot, Micropilot S, SYSTEM
Código de producto: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10- Región: Belarus Entidad certificadora: BEL Número de certificado: 10554
MetrologyRuso -
Micropilot S
Código de producto: FMR540- Región: Belgium Entidad certificadora: ME Número de certificado: 6.0.027.05-B-16
MetrologyHolandés -
Micropilot S
Código de producto: FMR530-, FMR532-, FMR533-, FMR531-, FMR540- Entidad certificadora: UCM (Ministero dello Sviluppo economico) Número de certificado: 10708, 10711
MetrologyItaliano -
Micropilot S
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540- Región: Kazakhstan Entidad certificadora: KazInMetr Número de certificado: 12133
MetrologyRuso -
Micropilot S
Código de producto: FMR530-, FMR531-, FMR532-, FMR533-, FMR540- Entidad certificadora: UCM (Ministero dello Sviluppo economico) Número de certificado: 10708, 10711
MetrologyItaliano -
Micropilot S
Código de producto: FMR540- Región: International Entidad certificadora: NMI Número de certificado: OIML807453_REV.1
MetrologyInglés -
Micropilot S
Código de producto: FMR540- Región: Europe Entidad certificadora: NMI Número de certificado: T7032 REV. 2
MetrologyInglés , Holandés -
Micropilot S
Código de producto: FMR540- Región: Europe Entidad certificadora: NMI Número de certificado: T7032 REV. 4
MetrologyInglés -
Micropilot S
Código de producto: FMR540- Región: Europe Entidad certificadora: NMI Número de certificado: T7032 REV. 5
MetrologyInglés -
Micropilot S
Código de producto: FMR532-, FMR540- Región: Russia Entidad certificadora: Rosstandart Número de certificado: DE.C.29.004.A NO 71082
MetrologyRuso -
Micropilot S
Código de producto: FMR540- Región: International Entidad certificadora: NMI Número de certificado: R85-2008-NL1-15.01
MetrologyInglés -
Micropilot S, SYSTEM, Tankvision, TERMINALVISION
Código de producto: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85- Región: Russia (GOST) Entidad certificadora: Rosstandart Número de certificado: DE.C.29.004.A_66368
MetrologyRuso -
Micropilot S
Código de producto: FMR540- Región: Switzerland Entidad certificadora: metas Número de certificado: CH-L-08124-00
MetrologyAlemán -
Micropilot S
Código de producto: FMR540- Región: Europe Entidad certificadora: NMI Número de certificado: T7032 REV. 3
MetrologyInglés -
Micropilot M, Micropilot S
Código de producto: FMR230-, FMR231-, FMR240-, FMR244-, FMR245-, FMR250-, FMR530-, FMR532-, FMR533-, FMR540- Región: Russia (GOST) Entidad certificadora: Rosstandart Número de certificado: DE.C.29.004.A № 31102
MetrologyRuso -
Micropilot S
Código de producto: FMR540- Región: Europe Entidad certificadora: PTB Número de certificado: PTB4413-0708
MetrologyAlemán , Inglés
Accesorios / Piezas de repuesto
-
-
Nr 20 Order code 52005936
Cover F12/T12 Alu, window, gasket
Material: aluminium. Usage: VU331, housing F12/T12, Micropilot M/S, Prosonic M, Levelflex M.
-
-
-
Nr 25 Order code 518710-0020
Cover T3/T12 Alu, coated, gasket
Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.
-
-
-
Order code 71092209
-
-
-
Nr 35 Order code 71020581
Terminal module 5-pole, Ex i, FMR53x/540
Usage: FMR530/FMR532/FMR533, FMR540.
-
Nr 35 Order code 71020582
-
-
-
Nr 40 Order code 52026443
Display VU331, version 2
Alphanumeric display, 4-line. Usage: FMR530/532/533, FMR540, FMU40/41/42/43/44.
-
-
-
Nr 30 Order code FMR54X1-
-
-
-
Nr 55 Order code 52025233
Parabolic reflector 197x25, 316L
Fixing screws. DN200/8". Usage: FMR250, FMR540.
-
Nr 55 Order code 71020169
Horn FMR250/540,100mm/4",length 430mm,SS
Material: 316L. Fixing screws. Usage: FMR250, FMR540.
-
Nr 55 Order code 71090287
Parabolic reflector 173x60, 316L
Fixing screws. DN200/8". Usage: FMR57, FMR540.
-
Nr 55 Order code 71090289
Parabolic reflector 236x88, 316L
Fixing screws. DN250/10". Usage: FMR540, FMR57.
-
-
-
Order code 52007441
Adapter cable FMR2xx/53x, FMU4x, FMP4x
Connection > adapter. Service tool RS232 (016154-0000). To use the ToF-Tool software Micropilot M, Micropilot S, Prosonic M, Levelflex M.
-
Order code 52007646
Tool for unplugging the antenna cable
Usage: Micropilot M/Micropilot S.
-
Order code 71007843
ToF Adapter FXA291
Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.
-
Order code 71006590
HF-test cable 6GHz
Coax cable. Usage: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy antenna.
-
Order code 52028063
HF-test cable 6GHz + resistor
Coax cable. Termination resistor / connection piece. Usage: FMR530/FMR532/FMR533, FMR540. Dummy antenna.
-
-
-
Nr 65 Order code 52005628
Sealing kit FMR5xx
Consists of: 5x O-ring 49.21x3.53 EPDM. 5x O-ring 113.9x3.63 EPDM. 5x O-ring 72.0x3.0 EPDM.
-
