CNGmass DCI
Caudalímetro de efecto Coriolis

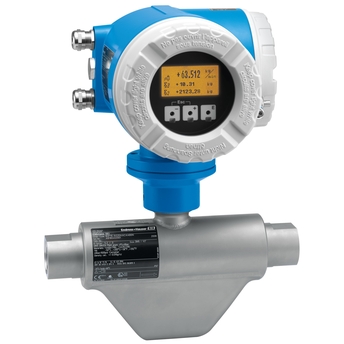

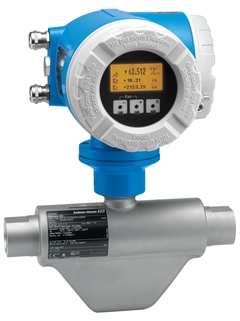

Caudalímetro de efecto Coriolis - CNGmass DCI ©Endress+Hauser

Los caudalímetros para aplicaciones de reabastecimiento de combustible de fácil integración en el sistema.

CNGmass DCI está especialmente diseñado para el reabastecimiento con aplicaciones de gas natural (CNG) respetuosas con el medio ambiente. El volumen de gas natural puede ser medido con exactitud al mismo tiempo que visualizado directamente en el indicador de campo. El equipo se maneja desde el exterior por control táctil y se puede utilizar en cualquier momento durante las actividades de mantenimiento. Incluye una interfaz Modbus para un intercambio de datos óptimo.

  • Ventajas

    • Funcionamiento operacional seguro – fiable en condiciones de proceso extremas

    • Menor cantidad de puntos de medida – medición multivariable (caudal, densidad, temperatura)

    • Ahorro de espacio – Sin necesidad de tramos rectos de entrada/salida

    • Alta flexibilidad...

  • Ámbito de aplicación

    • El principio de medición funciona con independencia de las propiedades físicas del fluido tales como la viscosidad o la densidad

    • Mediciones precisas de gas natural comprimido (GNC) en aplicaciones de reabastecimiento de combustible a alta presión.

    ...

Características y especificaciones

Atrás

Details

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de la aplicación de reabastecimiento con perfecta integración de sistema. Medición precisa de gas natural comprimido (CNG) en aplicaciones de reabastecimiento con alta presión.

  • Características del sensor

    Excelente seguridad operacional – confiable bajo condiciones ambientales extremas. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temp). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. flujo hasta 150 kg/min (330 lb/min). Presión de proceso hasta 350 bar (5080 psi).

  • Características del transmisor

    Alta flexibilidad en integración de sistemas – amplio rango de interfaces de comunicación. Puesta en marcha rápida – dispositivos pre configurados. Recuperación automática de datos para servicio. Dispositivo en versión compacta o remota. Salidas flexibles y modbus RS485.

  • Rango de diámetro nominal

    DN 8 a 25 (⅜ a 1")

  • Materiales húmedos

    Tubo de medición: 1.4435 (316L)
    Conexión: 1.4404 (316)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico: ±0.5 % del lote

  • Rango de medición

    0 a 150 kg/min (0 a 330 lb/min)

  • Máx. presión de proceso

    350 bar (5080 psi)

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salidas de pulso/frecuencia/interruptor (pasivo), pulso desfasado
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART, Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones acreditadas para calibración (de acuerdo a ISO/IEC 17025), transferencia de custodia
    CRN

  • Measuring principle

    Coriolis

  • Encabezado del producto

    El medidor de flujo de la aplicación de reabastecimiento con perfecta integración de sistema. Medición precisa de gas natural comprimido (CNG) en aplicaciones de reabastecimiento con alta presión.

  • Características del sensor

    Excelente seguridad operacional – confiable bajo condiciones ambientales extremas. Menos puntos de medición de proceso – medición multivariable (flujo, densidad, temp). Instalación ahorradora de espacio – sin necesidad de entradas/salidas. flujo hasta 150 kg/min (330 lb/min). Presión de proceso hasta 350 bar (5080 psi).

  • Características del transmisor

    Alta flexibilidad en integración de sistemas – amplio rango de interfaces de comunicación. Puesta en marcha rápida – dispositivos pre configurados. Recuperación automática de datos para servicio. Dispositivo en versión compacta o remota. Salidas flexibles y modbus RS485.

  • Rango de diámetro nominal

    DN 8 a 25 (⅜ a 1")

  • Materiales húmedos

    Tubo de medición: 1.4435 (316L)
    Conexión: 1.4404 (316)

  • Variables medidas

    Flujo másico, densidad, temperatura, flujo volumétrico, flujo volumétrico corregido, densidad de referencia

  • Máx. error medido

    Flujo másico: ±0.5 % del lote

  • Rango de medición

    0 a 150 kg/min (0 a 330 lb/min)

  • Máx. presión de proceso

    350 bar (5080 psi)

  • Rango de temperatura del medio

    –50 a +150 °C (–58 a +302 °F)

  • Rango de temperatura ambiente

    Estándar: -20 a +60°C (-4 a +140°F)
    Opción: –40 a +60 °C (–40 a +140 °F)

  • Material de carcaza del sensor

    1.4301 (304), resistente a la corrosión

  • Material de la cubierta del transmisor

    Aluminio fundido con pintura electrostática

  • Grado de protección

    IP67, caja tipo 4X. Transmisor remoto: IP67, caja tipo 4X

  • Pantalla/Operación

    Pantalla de 4 líneas con control táctil
    (operación desde el exterior)
    Posible configuración vía pantalla local y herramientas de operación

  • Salidas

    4 salidas modulares:
    0‐20 mA (activo)/4‐20 mA (activo/pasivo)
    Salidas de pulso/frecuencia/interruptor (pasivo), pulso desfasado
    Relevador

  • Entradas

    1 entrada modular: estatus

  • Comunicación digital

    HART, Modbus RS485

  • Suministro de energía

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Aprobaciones para áreas peligrosas

    ATEX, IECEx, NEC/CEC, NEPSI

  • Otras aprobaciones y certificados

    3.1 material, calibración realizada en instalaciones acreditadas para calibración (de acuerdo a ISO/IEC 17025), transferencia bajo custodia
    CRN

  • Aprobaciones y certificados metrológicos

    Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025), custody transfer

  • Certificados y aprobaciones de presión

    CRN

  • Certificados del material

    3.1 material
